丝杆步进电机的应用优势及选型要点分享

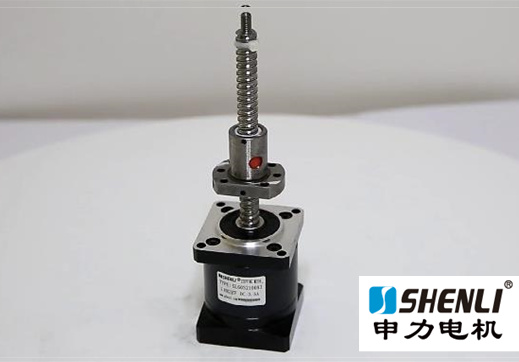

　　直线丝杆步进电机是归于步进电机分类的一种，直线丝杆步进电机是以混合式步进电机作为动力源，经过独有的专利技术，将螺纹传动组件与电机转子结合在一起，将电机旋转运动 转化为直线运动。



　　混合式直线丝杠步进电机采用高功率传动螺纹规划和独有的轴承技术，电机在传动功率、可靠性、承载力和寿数上优于市场上的同类产品，比常用的金属螺母结构规划更是优势明显，寿数上至少进步10倍以上。适合空间有限，对电机性能和可靠性要求较高，定位精密，运动快速和长寿数的场合。今天申力电机小编为大家详细介绍下直线丝杆步进电机有哪些优势。



　　直线丝杆步进电机在空载情况下能够正常发动脉冲频率，假如脉冲频率高于该值，可能发生丢步或堵转。在有负载的情况下，发动频率应更低。假如要使电机到达高速滚动，脉冲频率应该有加快进程，即发动频率较低。永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度。





　　直线丝杆步进电机的使用是十分广泛，且具有十分显著的特色，满意了人们的使用需求。汉德保现在上市的产品有：20mm系列、28mm系列、35mm系列、42mm系列、57mm系列、86mm系列两相混合式直线步进电机。产品包括28种不同的步长，从0.00006英寸(0.001524mm)到0.005英寸(0.127mm)微步，可提供均匀精密的分辨率。每种机座号有三种结构可选：贯穿轴式、外部驱动式、固定轴式。



挑选直线丝杆步进电机应该考虑以下几点：

　　1、负载巨细(推或拉);

　　2、直线速度;

　　3、行程;

　　4、加快度要求;

　　5、体系可接受的背隙;

　　6、定位精度;

　　7、水平或是笔直装置;

　　8、驱动器的电流及电压;

　　9、丝杆导程等。



直线丝杆步进电机的几种不同类型：

　　贯通轴式

　　螺母集成在电机内部随电机转子转动，驱动丝杆做直线运动。



　　外部驱动式

　　丝杆与电机集成随电机转子转动，驱动螺母在丝杆上做直线运动。



　　固定轴式

　　转子和轴通过螺纹连接，通过端罩的键槽或花键来限定轴的径向旋转，合成运动是不带旋转的直线运动。
